Forwords
Bahan komposit logam, yang biasanya dikenali sebagai paip bimetallic atau paip pelapisan, adalah paip komposit yang terdiri daripada dua paip logam yang berbeza. Mereka dibuat dengan menggunakan teknologi komposit atau pelbagai logam dengan sifat kimia dan mekanikal yang berbeza untuk mencapai ikatan metalurgi di antara muka. Bahan komposit terbentuk sangat meningkatkan pengembangan terma, kekuatan, ketangguhan patah, ketangguhan kesan, rintangan haus, sifat elektrik, sifat magnet dan banyak sifat lain dari bahan logam tunggal. Sebagai bahan struktur baru, paip komposit telah digunakan secara meluas dalam petroleum, industri kimia, pembuatan kapal, metalurgi, perlombongan, pembuatan jentera, kuasa elektrik, pemeliharaan air, pengangkutan, perlindungan alam sekitar, pembuatan kapal tekanan, makanan, pembuatan bir, farmaseutikal dan bidang perindustrian yang lain.
Ujian nondestructive berkala bagi paip komposit bimetallic sangat diperlukan. Dalam projek praktikal yang lalu, ia biasanya diukur secara langsung dengan menggunakan alat seperti caliper vernier di kedua -dua hujung paip komposit. Kadang -kadang untuk memenuhi keperluan pengguna, sampel dipilih secara rawak, dipotong secara longitudinal, dan kemudian diukur, yang mengakibatkan sisa.
Untuk menyelesaikan masalah ini, kita perlu menggunakan teknologi pengukuran ketebalan ultrasonik untuk penyelidikan dan pengukuran, yang boleh mengukur ketebalan dinding paip komposit bimetallic.
Ia amat penting untuk memastikan kekuatan dan menilai kehidupan keselamatan dan perkhidmatan paip komposit bimetallic.
Pertunjukan sampel

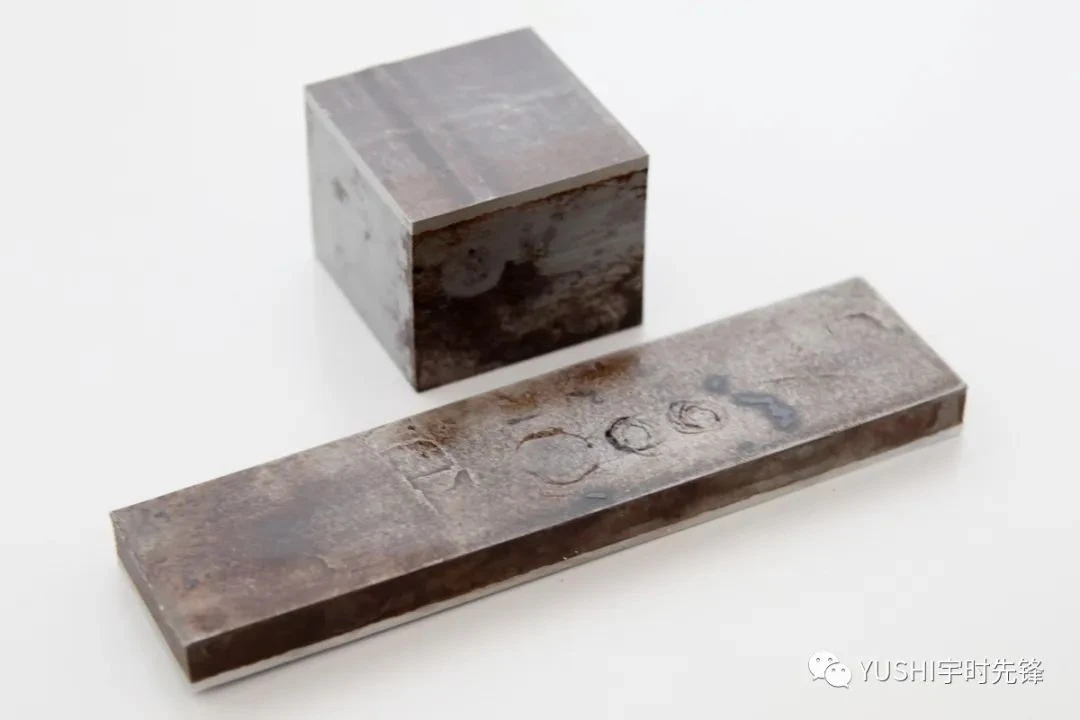

Kami menerima sampel dari pelanggan kami, bahan komposit bimetal dengan lapisan atas 20# keluli dan pelapisan dalaman 304 keluli tahan karat. Bahan ini menggunakan pengkompaunan letupan untuk mengikat permukaan dua logam. Oleh kerana ketebalan lapisan keluli tahan karat 304 lapisan - hanya kira -kira 3mm, pelbagai ujian perbandingan dilakukan untuk meningkatkan ketepatan dan ketepatan pengukuran.
Alat pengukur ketebalan ultrasonik konvensional

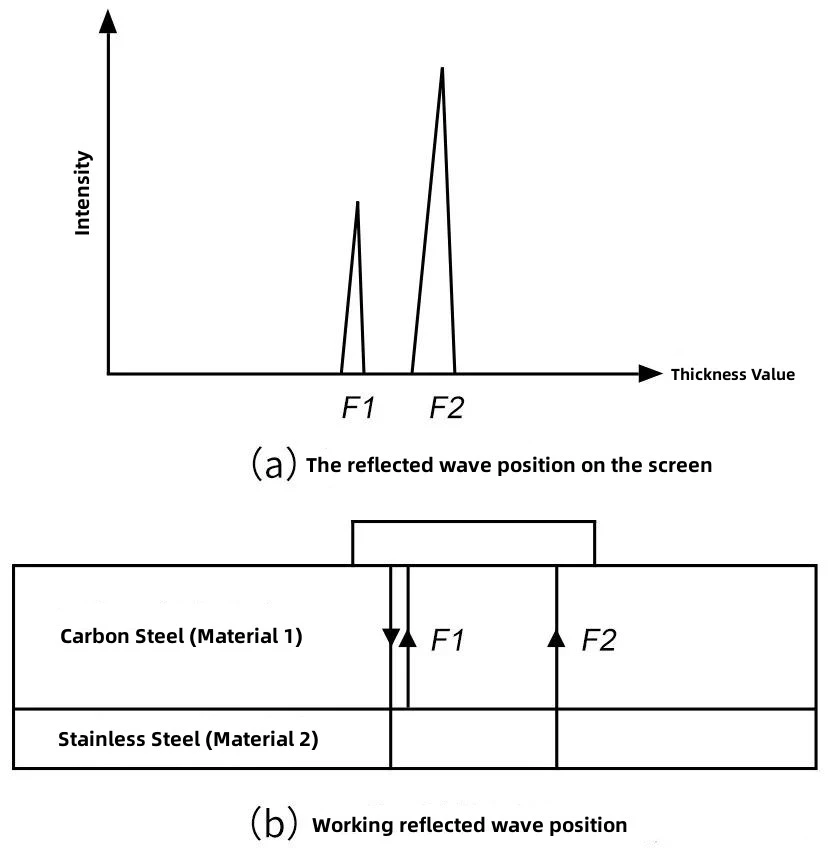

Gunakan tolok ketebalan ultrasonik konvensional untuk mengukur ketebalan dinding (11.2+2.7) mm 20# keluli + 304 sampel komposit bimetal keluli tahan karat. Telah didapati bahawa apabila mengukur ketebalan pada titik yang sama, kadang -kadang ketebalan luar dipaparkan, dan kadang -kadang ketebalan keseluruhan dipaparkan, dan fenomena ini sangat biasa dalam pengesanan paip komposit. Ini kerana bahan logam dalaman dan luaran bahan komposit bimetal berbeza. Impedans akustik 20# keluli dan keluli tahan karat 304 adalah serupa. Walaupun antara muka yang tercermin gelombang dapat diperhatikan, gelombang yang dicerminkan lemah dan ciri -ciri refleksi antara muka titik pengukuran tidak jelas.
Kaedah pengukuran ultrasonik frekuensi tinggi

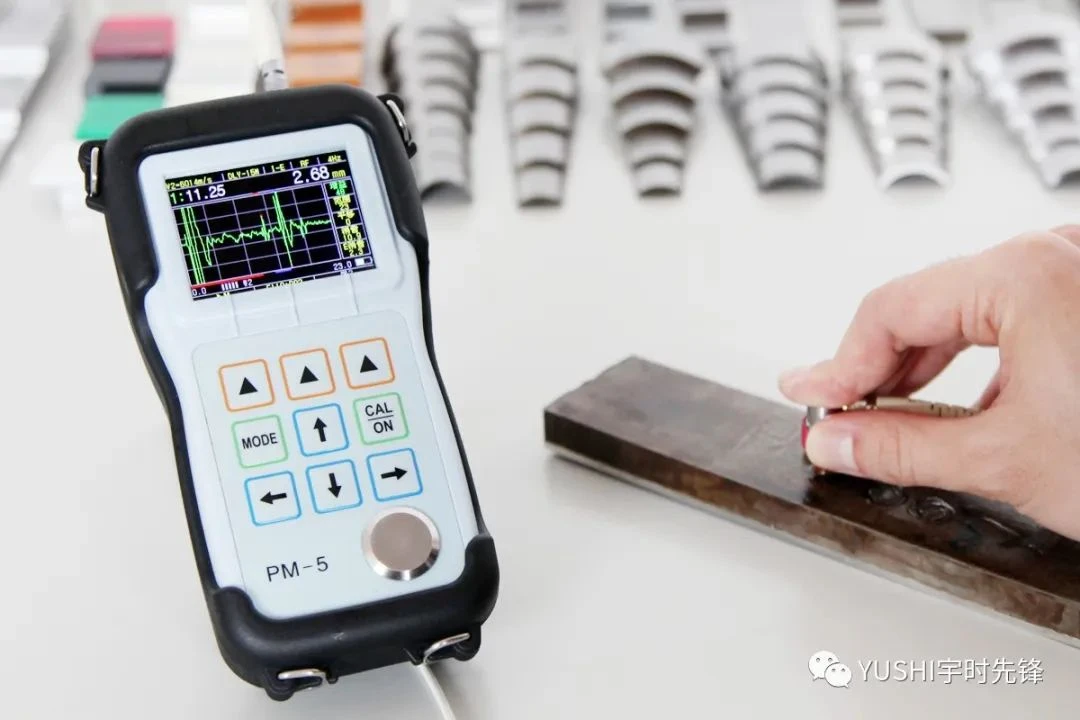

Yushi PM - 5 siri ketebalan ketebalan ultrasonik digunakan untuk mengukur ketebalan dinding tiub komposit bimetal dengan probe frekuensi tinggi. Oleh kerana kekerapan kejadian gelombang ultrasonik berdenyut meningkat, panjang gelombang gelombang ultrasonik menjadi lebih pendek, gelombang diffractive menurun dan gelombang yang dicerminkan meningkat pada permukaan ikatan aloi tahan kakisan dengan bijirin kasar dan keluli karbon asas, dan echoes di anisotropik komposit. dengan itu menyelesaikan masalah sensitiviti pengesanan pengukuran ketebalan dinding paip bimetallic komposit.
Ketebalan setiap lapisan dikira mengikut halaju bunyi dan masa ketibaan echo, jadi ketepatan halaju bunyi secara langsung berkaitan dengan ketepatan pengukuran. Halaju bunyi tidak boleh digunakan hanya pada halaju bunyi bahan tertentu, tetapi perlu ditentukan oleh pelbagai blok ujian bahan, dan kemudian ditukar dengan tepat mengikut masa perjalanan gelombang bunyi di setiap lapisan.
Hasil pengukuran
Yushi pm - 5 Series Meter ketebalan ultrasonik dengan probe frekuensi tinggi untuk mengukur ketebalan dinding 20# keluli +304 bahan komposit bimetal keluli tahan karat, yang boleh mengukur ketebalan 2 lapisan
Meringkaskan
Ketebalan lapisan asas dan lapisan lapisan paip komposit bimetal terikat metalurgi boleh diukur dengan tepat dengan menggunakan ketebalan ketebalan ultrasonik frekuensi tinggi, dan ketepatan pengesanan dapat mencapai ± 0.05mm, yang secara efektif menyelesaikan masalah pengukuran yang tepat dari lapisan asas dan ketebalan lapisan komposit metallurgical.
Kaedah ini boleh digunakan oleh pengeluar paip komposit untuk mengukur dan memantau ketebalan dinding produk mereka secara dinamik untuk memastikan ketebalan dinding bahan kilang memenuhi keperluan teknikal.
Kaedah ini boleh digunakan oleh syarikat -syarikat pembinaan untuk mengukur ketebalan penerimaan bahan paip komposit bimetallic untuk memastikan ketebalan dinding material, terutamanya keperluan ketebalan dinding kakisan - lapisan aloi tahan lapisan, dan memberikan asas untuk penerimaan material.
Kaedah ini juga boleh digunakan untuk memantau ketebalan dinding saluran paip komposit dalam perkhidmatan, untuk segera mengesan kecacatan dan pembaikan saluran paip, yang sangat penting untuk memastikan penggunaan saluran paip yang selamat.
